BusBar Box im Camper: Saubere Stromverteilung im 12V Bordnetz
Mehrere Verbraucher, ein zentraler Punkt – wie eine BusBar Box dein Bordnetz übersichtlicher, sicherer und wartungsfreundlicher macht.
Wer ein Bordnetz im Camper aufbaut, kennt das Problem: Batterie, Laderegler, Pumpe, Beleuchtung, Kühlbox – alles braucht Strom, und irgendwo müssen die Kabel zusammenkommen. Ohne klare Verteilerstrategie entsteht ein Kabelsalat, der nicht nur unübersichtlich ist, sondern im Ernstfall gefährlich werden kann.
Die BusBar Box ist die saubere Lösung: ein zentraler Stromverteilerpunkt mit vier M8-Anschlussbolzen, ausgelegt für bis zu 200 A und 48 V DC. In diesem Artikel erfährst du, wofür sie gedacht ist, wie du sie richtig einsetzt – und warum sie in keinem strukturierten Camper-Ausbau fehlen sollte.
- Was ist eine BusBar Box? Ein zentraler Verteilerpunkt für mehrere Kabel im 12V/24V Bordnetz
- Wann brauche ich sie? Sobald mehr als zwei Leitungen an einem Pol zusammenkommen
- Belastbarkeit: bis 200 A / max. 48 V DC
- Material: Messing vernickelt + glasfaserverstärktes Nylon
Was ist eine BusBar Box – und wozu brauche ich sie?
Eine BusBar (auch Sammelschiene genannt) ist ein metallischer Stromleiter, an dem mehrere Kabel gleichzeitig angeschlossen werden können. Im Fahrzeugausbau erfüllt sie eine einfache, aber wichtige Aufgabe: Sie ersetzt das gefährliche Aufeinanderstapeln von Kabeln an einem einzigen Batteriepol.
Stell dir vor, du hast an deiner Bordbatterie Pluspol: Laderegler, Sicherungskasten, Pumpe und Beleuchtung angeschlossen. Ohne BusBar quetschst du alle Kabelschuhe übereinander auf eine einzige Schraube – das ist mechanisch instabil, thermisch riskant und schwer zu warten. Mit einer BusBar Box hat jedes Kabel seinen eigenen M8-Bolzen, sitzt fest, ist einzeln abklemmbar und der Stromfluss ist sauber definiert.
- Mehrere Kabelschuhe auf einer Schraube gestapelt
- Mechanisch instabil – löst sich durch Vibration
- Schlechter Kontakt bei vielen Lagen
- Schwer zu warten – alles muss ab
- Unübersichtlich, fehleranfällig
- Brandrisiko bei schlechtem Kontakt
- Jedes Kabel hat seinen eigenen M8-Bolzen
- Stabiler Sitz dank Ringkabelschuh + Mutter
- Sauberer, definierter Kontakt
- Einzelne Kabel abklemmbar ohne alles zu lösen
- Übersichtlich und wartungsfreundlich
- Schutzabdeckung verhindert ungewollten Kontakt
Wann ist eine BusBar Box sinnvoll?
Die kurze Antwort: sobald mehr als zwei Kabel an einem Pol zusammenkommen. In der Praxis ist das fast immer der Fall, sobald ein Camper-Ausbau über eine Pumpe und eine Leuchte hinausgeht.
Mehrere Verbraucher (Pumpe, Licht, Kühlbox, Laderegler) werden über eine zentrale Plus-BusBar verteilt.
Alle Massekabel laufen an einer Minus-BusBar zusammen – sauber getrennt vom Pluspol.
Laderegler, Batterie und Verbraucher an einem strukturierten Verteilerpunkt zusammenführen.
Wasseranlage, Beleuchtung, Heizung, USB-Laden – alles über einen zentralen, abgesicherten Punkt.
Einbau: So wird die BusBar Box richtig montiert
Vor allen Arbeiten die Batterie abklemmen oder den Hauptschalter öffnen. Nie unter Spannung an der Stromverteilung arbeiten.
Die BusBar Box möglichst nah an der Batterie oder dem Sicherungskasten montieren. Mit den beiliegenden Befestigungsschrauben auf einer stabilen Unterlage fixieren – kein loser Halt.
Alle Leitungen mit geeigneten Ringkabelschuhen (M8-Bohrung) versehen. Querschnitt passend zur Stromstärke und Leitungslänge wählen – im Zweifel eine Nummer größer dimensionieren.
Jeden Kabelschuh einzeln auf einen M8-Bolzen stecken und mit der Mutter fest anziehen. Nicht mehrere Kabelschuhe übereinander stapeln – das ist der Punkt dieser Lösung.
Die beiliegende Isolationswand zwischen Plus- und Minus-Box einsetzen. Schutzabdeckung aufstecken – die BusBar darf im Betrieb nie ungeschützt offen liegen.
Batterie wieder anklemmen, alle Verbindungen auf festen Sitz prüfen. Spannung messen, Verbraucher testen.
- Immer mit montierter Schutzabdeckung betreiben – Berührschutz ist Pflicht
- Geeignete Kabelquerschnitte verwenden – zu dünne Kabel überhitzen
- Jede Leitung einzeln absichern – die BusBar selbst ist keine Sicherung
- Nur für Gleichstrom bis max. 48 V DC – nicht für 230 V Wechselstrom
- Installation nur durch fachkundige Personen
Technische Daten

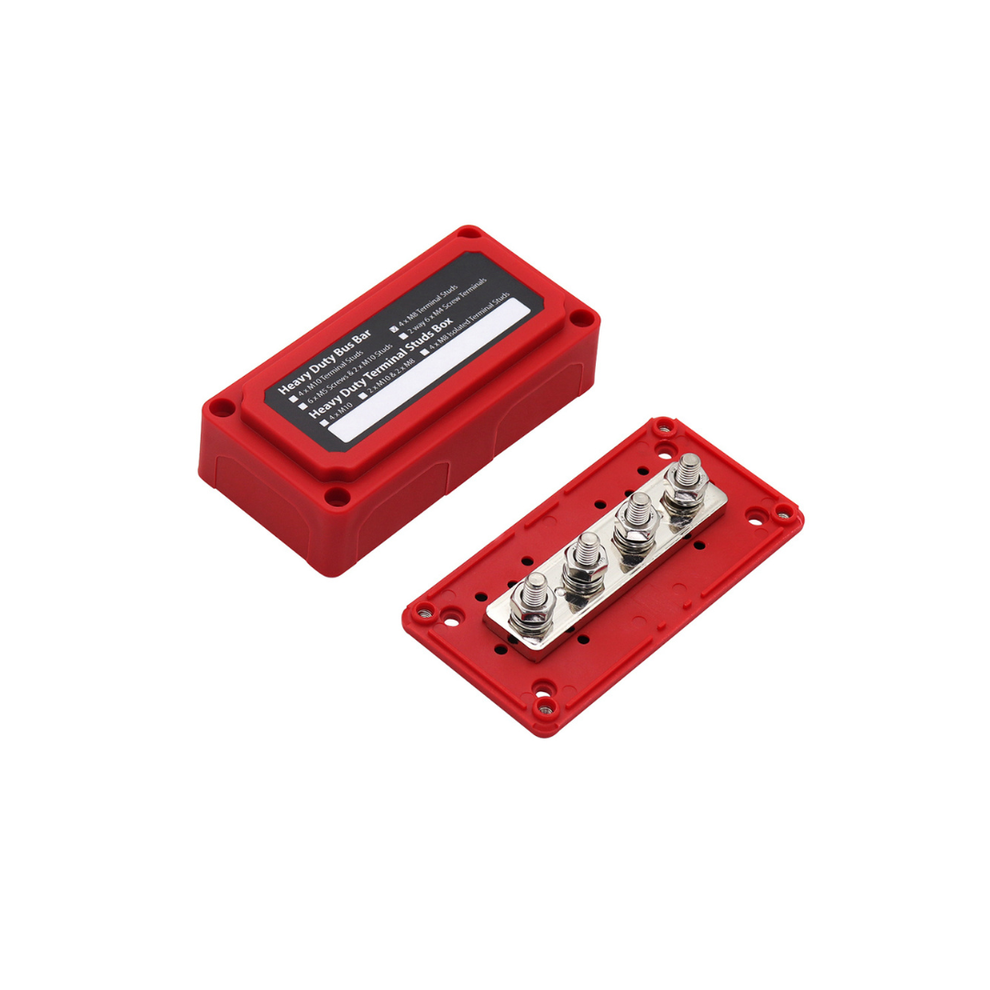

Die Camp-Mates BusBar Box
4× M8-Bolzen · bis 200 A / 48 V DC · Messing vernickelt · GFK-Nylon-Gehäuse · inkl. Schutzabdeckung, Isolationswand & Befestigungsschrauben · Rot oder Schwarz wählbar
Häufige Fragen zur BusBar Box
Sobald mehrere Verbraucher oder Leitungen an einem Pol zusammenkommen – z.B. Pumpe, Licht, Kühlbox, Laderegler – braucht es einen sauberen Verteilerpunkt. Die BusBar Box ersetzt das gefährliche Stapeln mehrerer Kabelschuhe auf einer einzigen Schraube: jedes Kabel hat seinen eigenen M8-Bolzen, sitzt fest und ist einzeln abklemmbar.
Ja – für eine vollständige Installation brauchst du je eine für Plus und Minus. Die Farbkodierung macht die Polarität sofort erkennbar und schließt Verwechslungen aus. Zwischen beiden Boxen lässt sich die beiliegende Isolationswand einsetzen.
Nein. Die BusBar Box ist ein Verteilerpunkt, keine Sicherung. Jede angeschlossene Leitung muss separat abgesichert werden – entweder über einen vorgeschalteten Sicherungskasten oder Einzelsicherungen direkt an der Leitung. Die BusBar ersetzt keine Absicherung, sie ergänzt sie.
Die M8-Bolzen nehmen Ringkabelschuhe mit M8-Bohrung auf. Den richtigen Kabelquerschnitt wählst du passend zur Stromstärke und Leitungslänge deines Systems – im Zweifel lieber eine Nummer größer dimensionieren.
Ja – die BusBar Box ist für Gleichstromsysteme bis max. 48 V DC ausgelegt, also problemlos für 12V- und 24V-Bordnetze sowie typische Solaranlagen geeignet. Nicht geeignet für 230V-Wechselstrom.
Die BusBar Box hat vier M8-Bolzen – also vier Anschlusspositionen pro Box. Pro Bolzen sollte nur ein Kabelschuh sitzen. Wenn du mehr als vier Leitungen verteilen musst, empfiehlt sich eine zusätzliche BusBar oder ein Sicherungskasten mit mehr Abgängen.
Fazit: Sauberes Bordnetz beginnt mit sauberer Verteilung
Die BusBar Box ist kein Luxus – sie ist die richtige Basis für jeden strukturierten Camper-Ausbau. Wer mehrere Verbraucher ans Bordnetz anschließt, kommt ohne zentralen Verteilerpunkt schnell in unsaubere und gefährliche Bereiche.
Für €24,99 bekommst du einen 200A-tauglichen Verteilerpunkt aus vernickeltem Messing, mit Schutzabdeckung, Isolationswand und Befestigungsschrauben – fertig zur Montage.
